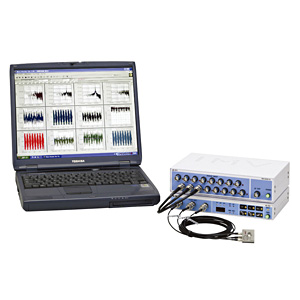

Hệ thống thực thi phân tích dữ liệu rung – Wave Stocker

Công cụ phân tích

Chức năng

Gói phần mềm Analysis 000 Data Record Tool Đây là một công cụ tiền sử lý dữ liệu dạng. Việc lấy mẫu dữ liệu thời gian thực của 16 kênh ch A / D được nộp. Dữ liệu cần thiết cho các chức năng như giám sát dạng sóng, tái tạo, phân tích được xuất ra hoặc được lọc với dạng sóng ban đầu hoặc đồ thị phân tích FFT cho 16 kênh có sẵn. Phép đo có thể được theo dõi trong thời gian thực. Đây là một yếu tố cần thiết cho sử dụng các công cụ phân tích khác.

· Thực thi 16 kênh ra: dữ liệu lấy mẫu

· Dữ liệu ra dạng file Text

· In kết quả

· Hiển thị dữ liệu giữu con trỏ

· Theo dõi dạng sóng

· Phân tích số dòng

· Chế độ ghi mục tiêu ME

· Triggering

· Nghi dữ liệu

· Theo dõi FFT thời gian thực (liền nhau, chức năng truyền)

· Lấy trung bình

· Ghi dữ liệu tự động

· Chức năng cửa sổ

· Weighing of Filtering

· Lưu dữ liệu

Gói phần mềm phân tích cơ bản “Analysis 001 Basic Analysis Tool” Sử dụng để so sánh định lượng dữ liệu ra từ nhiều hơn một kênh. Đây là một phần mềm xử lý cơ bản giúp phán đoán cho các kết qả và phân tích được thực hiện sau đó.

· Phân tích tần số, đường bao

· Hiển thị 3D

· Liên kết

· Tính toán chéo

· Chức năng chuyền

· Lissajous

· Phổ chéo

· Tự động tính toán

Gói phần mềm phân tích môi trường vận tải “Analysis 002 Transport Environment Analysis Tool” Các sản phẩm công nghiệp được đưa vào môi trường rung để đánh giá sự hư hỏng có thể xảy ra trong quá trình vận chuyển cũng như tuổi thọ và độ bền sau khi đưa vào sử dụng. Điều kiện thử nghiệm được cài đặt trên cơ sở môi trường vận tải thực tế.

· Phân tích tần số (FFT)：Hiển thị 3D

· Tạo nhóm

· Phân bố tần số tích lũy

Gói phần mềm chuẩn đoán thiết bị “Analysis 003 Equipment Diagnosis Tool (1)”Sử dụng để chuẩn đoán thiết bị một cách chi tiết, phân tích và đánh giá cho quản lý mang tính định hướng.

· Phân tích tần số hài

· Lấy trung bình đồng bộ

· Phân bố xác xuất

· Phân bố tần số tích tụ

· Biểu đồ cột

· Đường bao

· Vẽ đồ thị S-V

· FFT of Enveloping Result

· Trung bình chuyển động

· Trung bình dạng sóng

Gói phần mềm chuẩn đoán thiết bị “Analysis 004 Equipment Diagnosis Tool (2)”Kết quả phân tích được quan sát đánh giá trực quan.

· Phân tích bậc

· Biều đồ hình quạt

· Biều đồ trong tọa độ cực

· Biểu đồ bậc thang

Mục

Chức năng

Chức năng vào tương tự

Điện thế ±10V Sự phối hợp nối vào：DC/AC（0.07Hz) Dòng không đổi：3mA có thể dạng On-off （cho cảm biến tích hợp bộ khuếch đại)

Chức năng chuyển đổi A/D

Tần số lấy mẫu：12.8kHz/ch（MAX） Độ phân giải:24bit

Chức năng khuếch đại

×1, ×5, ×10, ×20, ×50, ×100

Chức năng báo động

Vượt quá dải đo: Đèn LED sáng liên tục

Digital Input / Output Function

2 Inputs, 2 Outputs

Nguồn điện

DC12V(Exclusive AC Adapter)

Nhiệt độ/ độ ẩm môi trường

0～50℃　20～80%RH

Kích thước ngoài

240(W)×150(D)×55(H)mm 1.6kg

Mục

Chức năng

Tín hiệu nối vào

Cảm biến gia tốc áp điện

Dải tần

0.4～20kHz

Dải cài đặt độ nhạy điện tích

0.01～999pC/(m/s2)

Dải đo

3.3～66000m/s2（ cho độ nhạy điện tích 1.5pc/m2）

Đặc trưng lọc tần số

Tần số cắt dưới：Through、3Hz、10Hz（-18dB/0ct) Tần số cắt trên：Through、1kHz、10kHz（-18dB/0ct)

Tín hiệu hiệu chuẩn

160Hz、±5V　ra hình sin

Chức năng báo động

Vượt quá dải đo: Đèn LED màu đỏ sáng (LIÊN TỤC) Dưới giới hạn đo: Đèn LED xanh sáng nhấp nháy (chu kỳ 1 giây)

Nguồn điện

DC12V（Bộ chuyển nguồn AC）

Nhiệt độ/ độ ẩm môi trường

0～50℃　20～80%RH

Kích thước ngoài

240(W)×150(D)×35(H)mm　0.6kg
