Máy kiểm tra dây cáp điện tử

☆☆☆☆☆ ( 0 đánh giá ) 121 lượt xem
Giá tham khảo : Liên hệ

Nhà cung ứng: Công ty Cổ phần Giải pháp Tự động hóa ETEK

✔️ Model: TPAD.F2070
✔️ Hãng sản xuất: TPA
✔️ Xuất xứ: Việt Nam

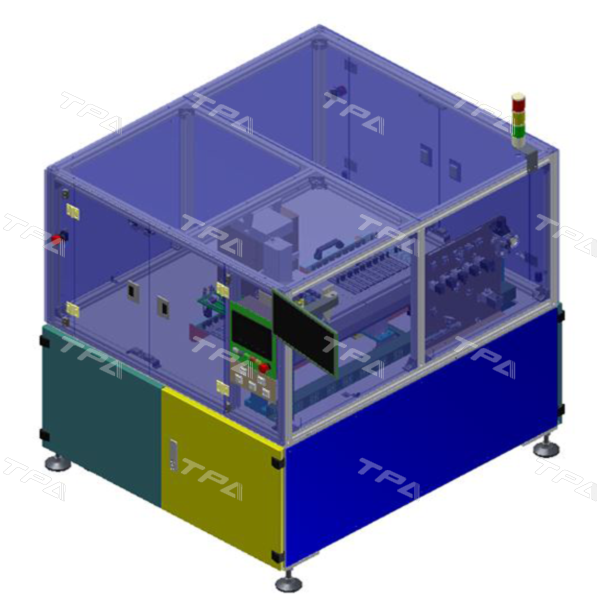

  • Cấu tạo :
    - Hệ thống điện,xylanh, panel khí
    - Hệ thống điều kiển,hiển thị, cảm biến
    - Cover bảo vệ máy, nút ấn,quạt
    - Hệ thống kiểm tra, camera
    - Robot đơn trục
    - Các giác hút, jig gá lắp

    Hoạt động
    - Sản phẩm được đưa vào dưới dạng khay
    - Cụm giác hút hút sản phẩm và đặt vào base hút sản phẩm kiêm tra
    - Base được xylanh di chuyển tới vị trí camera check
    - Sau quá trình check sản phẩm lỗi được hút ra thả vào máng NG, khay sản phẩm chứa sản phẩm OK sẽ được đưa về vị trí cấp sản phẩm, báo tín hiệu cho người vận hành.

    Chức năng:
    - Kiểm tra sản phẩm và đưa thông tin về hệ thống

    Lợi ích:
    - Độ ổn định, năng xuất và tính chính các cao.
    - Dễ dàng vận hành, hoạt động
    - Cắt giảm nhân công
    - Dễ tích hợp vào dây truyền



  • THÔNG SỐ KỸ THUẬT
  • SẢN PHẨM

    Kích thước

    200x15x2 mm

    Cycle time

    3s

    CAMERA

    (783499-01)

    Loại

    BASLER ACE

    Độ phân giải

    3840 x 2748 px (10 MP)

    Tốc độ

    14 Fps

    Chất lượng hiển thị

    Đơn sắc

    Công suất

    2,8 W

    Nhiệt độ làm việc

    0 ÷ 50°C

    Đầu camera check

    (780024-01)

    Cổng: Dual GigE Vision

    Bộ xử lý 4 nhân Intel Atom 1,9Hz

    Điều hành: NI Linux

    ĐIỆN – KHÍ

    Nguồn điện

    1 Phase 220V, 50 Hz

    Nguồn khí

    0,4 ÷ 0,6 MPa

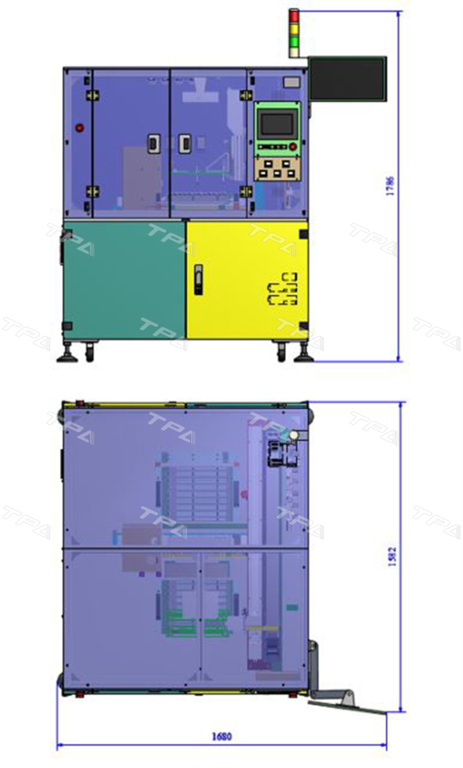

    LAYOUT

    Khối lượng

    627 kg

    Kích thước

    (dài x rộng x cao)

    1680 x 1582 x 1786 mm
