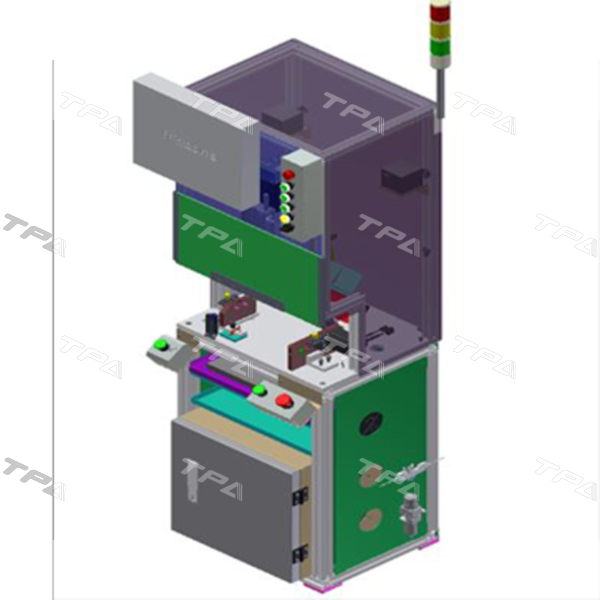

Máy kiểm tra sản phẩm dạng trục

☆☆☆☆☆ ( 0 đánh giá ) 146 lượt xem
Giá tham khảo : Liên hệ

Nhà cung ứng: Công ty Cổ phần Giải pháp Tự động hóa ETEK

✔️ Model: TPAD.F0140
✔️ Hãng sản xuất: TPA
✔️ Xuất xứ: Việt Nam

Chọn sản phẩm

    • Cấu tạo :
    - Hệ thống camera, cảm biến
    - Hệ thống đèn LED chiếu sáng
    - Hệ thống gá,lắp sản phẩm
    - Hệ thống xoay sản phẩm
    - Hệ thống điều kiển, hiển thị
    Nguyên lý hoạt động :
    - Công nhân gá, lắp sản phẩm vào Jig và đưa vào hệ thống làm việc của máy
    - Cơ cấu xoay trục quay, Camera chụp và thu hình ảnh toàn bộ bề mặt sản phẩm, phân tích hình ảnh sản phẩm OK hay NG sau đó hiển thị lên màn hình.

    Chức năng:
    - Kiểm tra sản phẩm theo yêu cầu khách hàng
    - Lưu trữ, phân tích hình ảnh lên hệ thống màn hình hiển thị

    Lợi ích:
    - Thiết kế đơn giản, hiệu quả để thay đổi độ phóng đại
    - Mã hóa (tìm kiếm và lưu trữ tự động) các thông số làm việc quan trọng
    - Năng suất kiểm tra cao, ổn định.
    - Cắt giảm nhân công



  • THÔNG SỐ KỸ THUẬT

    • SẢN PHẨM

    Kích thước

    Phi 20, dài 350mm (max)

    Cycle time

    4.6 s

    CAMERA CHECK

    (Dalsa Piranha2

    8KP2 – 4x – 08K40)

    Góc độ camera

    20°

    Tỉ lệ quét

    3,333 Hz

    Độ phân giải

    30µm/ pixel

    Tốc độ chuyển

    100mm/sec

    Ống kính

    Nikon Rayfact MJ90mm F4

    WD

    415mm

    Đèn

    LNSP – 400 SW

    DDDDDDDDD.

    65mm, 20 deg

    Nguồn điện

    PSB3 - 30024

    ĐIỆN – KHÍ

    Nguồn điện

    1 phase 220V

    Nguồn khí

    0,4 – 0,6 MPa

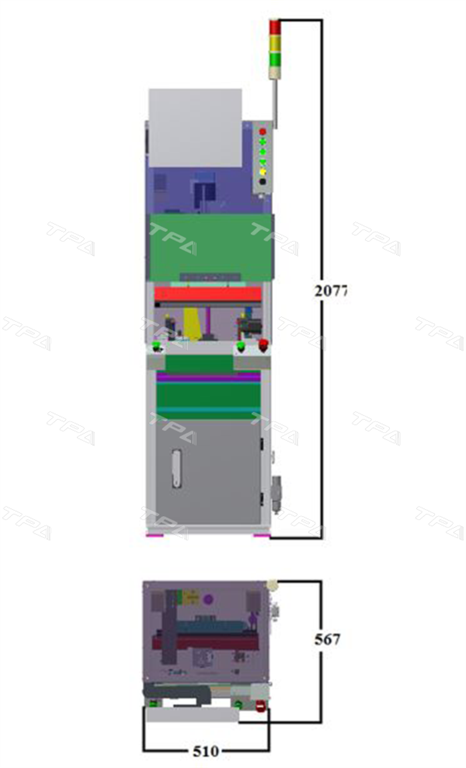

    LAYOUT

    Khối lượng

    179 kg

    Kích thước

    (dài x rộng x cao)

    567 x 510 x 2077 mm
