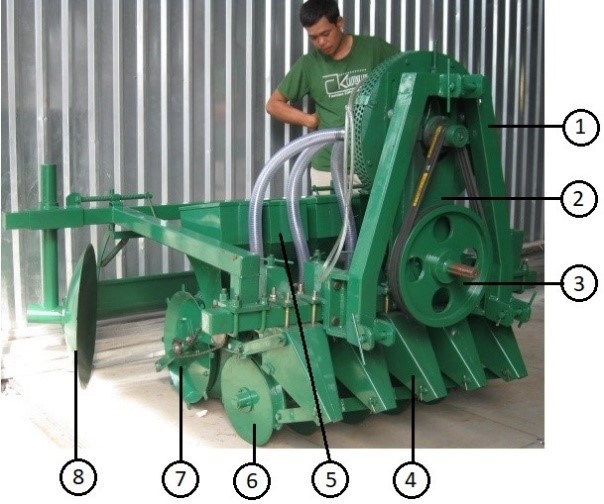

a. Máy gieo MGL-5 được liên kết treo với máy kéo bốn bánh công suất 20÷45 HP tùy vào yêu cầu sử dụng có sang phẳng hay không (nếu không lắp bộ phận san phẳng và lên luống (8) có thể liên hợp với máy kéo nhỏ 20÷25 HP) thông qua ba điểm treo trên cụm khung chính (1).
Khi máy kéo di chuyển, kéo máy gieo di chuyển và truyền động quay cho hệ thống quạt hút thông qua trục PTO. Khi làm việc theo thứ tự, bộ phận chép hình (4) sẽ chép hình mặt đồng nhờ vào cơ cấu hình bình hành, đảm bảo nhánh gieo luôn di chuyển trên mặt đồng, không bị nhấp nhô. Tiếp đến, lưỡi rạch hàng bằng chảo kép (6) sẽ rạch đất tạo ra rảnh để gieo, cơ cấu này có thể điều chỉnh được độ sâu gieo nhờ nâng hạ trụ đĩa và giữ ổn định bởi bộ phận chép hình.
Đồng thời, bộ phận gieo (5) được truyền động bởi bánh xe lấp hạt (7) kết hợp với quạt hút (2) sẽ hút và giữ hạt giống (1 hạt/lỗ) ở vùng chân không và nhả các hạt này rơi tự do xuống đồng khi ra khỏi vùng chân không. Hạt giống rơi xuống rãnh do đĩa rạch hàng phía trước tạo ra và được lấp đất, nén chặt bằng bánh xe (7).
Sau khi gieo hạt, bộ phận lên luống và sang phẳng (8) sẽ tạo rãnh liếp và san phẳng mặt liếp nhờ tấm sang phẳng kéo theo phía sau.
b. Máy đào giũ lạc MĐGL-1,2: được yêu cầu liên kết với máy kéo có công suất từ 30÷45 HP, có khả năng nâng hạ thủy lực hoạt động tốt.
Khi liên hợp máy di chuyển vào luống, cụm lưỡi đào (5) sẽ cắt đất và chùm cây quả lạc, nhờ các thanh trung gian được hàn sau lưỡi đào mà cụm đất và chùm cây quả lạc sẽ được đẩy tới xích tải giũ (1) phía sau. Tại đây, nhờ vào các ngón vơ (răng cào) trên xích tải giũ sẽ kéo cây đưa lên xích tải, khi chùm cây và đất đã ở trên xích tải, thông qua cụm tạo rung được bố trí ở dưới xích tải mà đất sẽ được tách rời khỏi chùm cây. Xích tải nhận truyền động từ PTO của máy kéo với vận tốc 540 vòng/phút, thông qua cụm trục máy phay, đổi hướng truyền động.
Kế tiếp, chùm cây sẽ được di chuyển đến cụm gom và rải (8) phía sau máy, tại đây, cụm cây quả lạc sẽ được gom lại và rơi xuống mặt đồng. Nhờ vào các bánh tựa đồng (7) mà liên hợp máy làm việc ổn định không bị rung giật.
c. Máy bứt quả đậu phộng MBL-300: Khi làm việc, hệ thống máy bứt lạc được kéo ra đồng, đặt tại vị trí cố định để chuẩn bị cho việc bứt quả lạc. Máy bứt quả lạc nhận truyền động từ PTO sau của máy kéo để làm việc. Chùm quả lạc (còn cây và cành) được đặt lên bàn cấp liệu (8), sau đó, chùm cây sẽ được đưa vào miệng cấp liệu. Tại đây, chùm quả lạc được trống đập cuốn vào buồng đập (5), nhờ các gân của máng trống và nắp trống đập (1) chùm quả lạc được di chuyển từ đầu đến cuối trống, trong quá trình di chuyển dọc trục trống, quả lạc được các răng trống tác động, bứt rời khỏi chùm cây lạc tại vị trí cuống quả mà không làm quả bị vỡ.
Tiếp đến, quả lạc rơi xuống sàng phân loại (4), tại đây, quả được giữ lại và vào bao, còn cách cành gãy, lá thì được quạt hút (2) hút vào và thải ra ngoài qua miệng ra của quạt. Phần cây và lá sau khi được bứt quả lạc được trống đập đưa ra ngoài vào cuối hành trình của trống đập. Tại miệng hút của quạt được trích ra một nhánh để đưa về miệng cấp liệu hút bụi ra ngoài, nhằm giảm bớt lượng bụi vào trống đập gây ra nhiều bụi.
